Branchement du Contrôleur XM-18D

Les sondes sont indispensables au fonctionnement du thermostat. Sans elles, le contrôleur ne peut pas mesurer correctement la température ni l’humidité à l’intérieur de la couveuse.

Les sondes d’humidité et de température se branchent généralement sur les quatre bornes +5V, H, GND et T.

La sonde de température doit être placée à l’intérieur de la couveuse, à hauteur des œufs, sans toucher directement une ampoule, une résistance ou une paroi chaude. Si la sonde est trop proche de la source de chaleur, le thermostat peut couper le chauffage trop tôt. Si elle est trop éloignée, la température réelle au niveau des œufs peut être supérieure à celle affichée. C'est pareil pour la sonde d'humidité.

 Comment brancher l’alimentation 220V du XM-18D ?

Le contrôleur XM-18D doit être alimenté par le secteur. Sur la disposition courante, la phase se branche sur la borne L et le neutre sur la borne N.

Les borne COM correspondent généralement au commun ou public des sorties. Selon les versions, ce commun peut nécessiter un pontage avec la phase pour alimenter les charges commandées. Ce point doit être vérifié avec le schéma exact de votre appareil. En cas de doute, demandez l’avis d’un électricien.

Comment brancher le chauffage principal ?

Le chauffage principal est l’élément qui permet d’atteindre et de maintenir la température d’incubation. Il peut s’agir d’ampoules, d’une résistance chauffante, d’un fil chauffant ou d’une résistance blindée.

Sur le XM-18D, le chauffage principal se branche généralement sur la borne TEMPERATURE CONTROL. Lorsque la température descend sous la limite basse programmée, le thermostat active cette sortie. Lorsque la température atteint la limite haute, il coupe le chauffage.

Pour une petite couveuse, des ampoules de faible puissance peuvent parfois être raccordées directement si elles respectent la limite de charge du contrôleur. Pour une couveuse de grande capacité ou une résistance puissante, il est préférable d’utiliser un relais ou un contacteur. Le thermostat commande alors le relais, et le relais alimente la résistance (ce n'est pas obligatoire).

Comment brancher le chauffage de secours ?

Le chauffage de secours est utile lorsque la température descend fortement ou lorsque le chauffage principal n’arrive pas à compenser les pertes de chaleur. Il peut s’agir d’une deuxième résistance ou d’un petit chauffage complémentaire.

Sur la disposition courante, le chauffage de secours est relié à la borne  DEFICIENT TEMPERATURE. Dans une petite couveuse, il n’est pas toujours obligatoire. Dans une couveuse de grande capacité, il peut améliorer la stabilité thermique, surtout dans les périodes fraîches ou les zones où la température ambiante varie fortement.

Comment brancher l’humidificateur sur le XM-18D ?

L’humidificateur permet d’augmenter l’humidité relative à l’intérieur de la couveuse. Il peut s’agir d’un humidificateur ultrasonique, d’une résistance placée sous un bac d’eau ou d’un système de production de vapeur légère.

La sortie d’humidité du XM-18D est généralement reliée à la borne souvent indiquée HUMIDITY CONTROL, WET ou Humidifier. Lorsque l’humidité descend sous la valeur minimale programmée, le contrôleur active l’humidificateur. Lorsque l’humidité atteint la valeur souhaitée, il coupe l’alimentation.

Évitez d’envoyer de la vapeur ou de l’eau directement sur la sonde d’humidité. Cela fausse la mesure et provoque une mauvaise régulation.

Comment brancher le ventilateur ou l’extracteur ?

Dans une couveuse, il faut distinguer deux types de ventilation. Le ventilateur de brassage fonctionne généralement en continu pour homogénéiser la chaleur autour des œufs. Le ventilateur d’extraction, lui, peut être commandé par le XM-18D pour évacuer l’excès de chaleur.

La sortie d’excès de température est reliée à la borne Excess Temp. Lorsque la température dépasse une limite programmée, le contrôleur déclenche la ventilation d’extraction.

Si votre objectif est seulement de brasser l’air en permanence, vous pouvez alimenter le ventilateur directement à partir de son alimentation adaptée, sans forcément le faire passer par la sortie d’excès de température.

Comment brancher le moteur de retournement des œufs ?

Le retournement automatique évite que l’embryon ne colle à la membrane interne de la coquille. Dans une couveuse automatique, le moteur incline régulièrement les plateaux d’un côté puis de l’autre.

Sur le XM-18D, le retournement est généralement géré par deux sorties : Turn Left et Turn Right. Le contrôleur active alternativement ces sorties selon l’intervalle et la durée de retournement programmés.

Le branchement dépend du type de moteur utilisé. Certains moteurs tournent lentement dans un seul sens, tandis que d’autres systèmes utilisent un moteur réversible avec deux commandes. Si votre moteur n’est pas compatible avec les sorties gauche/droite, il faut adapter le montage avec un relais, un inverseur ou un mécanisme approprié.

Réglages de base après le branchement

Après le branchement, il ne faut pas introduire directement les œufs dans la couveuse. Il faut d’abord tester l’appareil à vide pendant plusieurs heures, idéalement pendant 24 heures. Cela permet de vérifier si le chauffage, l’humidificateur, le ventilateur et le moteur de retournement fonctionnent correctement.

Les paramètres d’usine fréquemment rencontrés sur les contrôleurs de la famille XM-18D sont les suivants : température de référence autour de 38 °C, humidité autour de 60 % RH, cycle de retournement de 90 minutes, durée de retournement de 180 secondes, cycle de ventilation de 120 minutes et durée de ventilation de 30 secondes.

Pour les œufs de poule, une couveuse ventilée fonctionne généralement autour de 37,7 °C. L’humidité est souvent maintenue autour de 50 à 55 % au début de l’incubation, puis augmentée pendant les derniers jours d’éclosion. Ces valeurs doivent être adaptées selon l’espèce incubée : poule, pintade, caille, canard, dinde ou oie.

Test de fonctionnement avant incubation

Une fois le branchement terminé, mettez la couveuse sous tension et observez le comportement du thermostat. Le test à vide est une étape très importante, car beaucoup d’échecs d’incubation viennent d’un mauvais réglage ou d’un branchement non vérifié.

·        Vérifiez que l’écran s’allume correctement;

·        Contrôlez que la température affichée est cohérente avec un thermomètre indépendant;

·        Vérifiez que le chauffage s’allume lorsque la température est basse et s’arrête lorsque la température programmée est atteinte;

·        Testez l’humidificateur en observant la réaction de la sortie d’humidité;

·        Testez le moteur de retournement et vérifiez le sens du mouvement;

·        Vérifiez le ventilateur, l’alarme et le serrage des borniers;

·        Faites fonctionner la couveuse à vide pendant 12 à 24 heures avant d’introduire les œufs.

Erreurs fréquentes lors du branchement du XM-18D

·        Inverser ou mal identifier la phase, le neutre et le commun des sorties.

·        Brancher une résistance trop puissante directement sur le thermostat sans relais.

·        Placer la sonde de température trop près de la source de chaleur.

·        Mouiller la sonde d’humidité ou l’exposer directement à la vapeur.

·        Confondre le ventilateur de brassage permanent avec la sortie de ventilation d’excès de température.

·        Mettre les œufs immédiatement après le montage sans test à vide.

·        Ne pas vérifier le serrage des bornes après quelques heures de fonctionnement.

Conseils pour un branchement propre et durable

Pour obtenir une installation fiable, organisez bien votre câblage. Séparez autant que possible les fils de puissance des fils de sonde. Évitez de faire passer les câbles de sonde au contact direct des câbles de résistance chauffante. Fixez correctement les fils pour éviter qu’ils ne se détachent avec les vibrations ou les manipulations.

Utilisez des borniers bien serrés. Protégez les raccordements avec une gaine ou un boîtier. Si vous utilisez plusieurs ampoules chauffantes, répartissez les bien dans la couveuse afin d’obtenir une chaleur homogène.

Il est aussi recommandé d’ajouter un thermomètre et un hygromètre indépendants. Ces instruments permettent de vérifier si les valeurs affichées par le XM-18D correspondent à la réalité de l'incubateur.

Le XM-18D est-il adapté à une couveuse artisanale ?

Oui, le XM-18D est adapté à une couveuse artisanale, à condition de respecter le câblage et les limites de puissance. Il est particulièrement intéressant pour les couveuses de capacité moyenne ou élevée, car il centralise plusieurs fonctions dans un seul contrôleur.

Pour une très petite couveuse, un thermostat simple comme le XH-W3001 ou le STC-1000 peut suffire si l’objectif est uniquement de contrôler la température. Mais pour une couveuse automatique avec humidité, ventilation et retournement, le XM-18D est plus complet.

Entretien du thermostat XM-18D

Pour prolonger la durée de vie du thermostat, évitez l’humidité excessive autour du boîtier. Le contrôleur doit être installé à l’extérieur de la chambre d’incubation ou dans une zone protégée. Seules les sondes doivent être introduites à l’intérieur.

Nettoyez régulièrement la sonde d’humidité avec précaution, sans l’immerger dans l’eau. Vérifiez le serrage des bornes avant chaque nouvelle incubation. Les vibrations, la chaleur et l’humidité peuvent parfois desserrer certains raccordements.

FAQ sur le branchement du contrôleur XM-18D

Le XM-18D fonctionne-t-il en 220V ?

Oui, la plupart des modèles XM-18D fonctionnent en 220V AC. Il faut toutefois vérifier les indications du fabricant avant le branchement.

Peut-on brancher directement une résistance chauffante sur le XM-18D ?

Oui, si la puissance reste dans la limite supportée par la sortie du thermostat. Pour une résistance puissante, il est préférable d’utiliser un relais ou un contacteur.

Où placer la sonde de température dans la couveuse ?

La sonde doit être placée à hauteur des œufs, dans une zone représentative de la température réelle d’incubation, loin des résistances et des parois chaudes.

Où brancher l’humidificateur sur le XM-18D ?

L’humidificateur se branche généralement sur la sortie Humidity Control.

Où brancher le moteur de retournement ?

Le moteur se branche généralement sur les sorties Turn Left et Turn Right.

Faut-il tester la couveuse avant de mettre les œufs ?

Oui. Il faut laisser la couveuse tourner à vide pendant plusieurs heures, idéalement 24 heures, pour vérifier la stabilité de la température, de l’humidité et du retournement.

Quelle température régler pour les œufs de poule ?

Dans une couveuse ventilée, la température se situe généralement autour de 37,7 °C. L’humidité doit être adaptée selon les phases d’incubation.

Pourquoi mon chauffage ne s’allume pas ?

Cela peut venir d’une consigne mal réglée, d’une erreur de branchement, d’une sonde mal connectée, d’un relais défectueux ou d’un mauvais raccordement du commun.

Conclusion

Le branchement du contrôleur XM-18D demande de la méthode, car ce contrôleur gère plusieurs fonctions importantes d’une couveuse automatique. Il ne suffit pas de brancher l’alimentation et le chauffage. Il faut aussi bien raccorder les sondes, l’humidificateur, le ventilateur, l’alarme et le moteur de retournement.

Pour réussir le montage, commencez toujours par identifier les bornes de votre modèle. Respectez les règles de sécurité électrique, utilisez des câbles adaptés, protégez les charges puissantes avec un relais ou un contacteur, puis testez la couveuse à vide avant d’introduire les œufs.

Bien branché et bien réglé, le XM-18D devient le cerveau de votre couveuse. Il permet d’automatiser l’incubation, de stabiliser la température et l’humidité, et d’améliorer vos chances d’obtenir un bon taux d’éclosion.

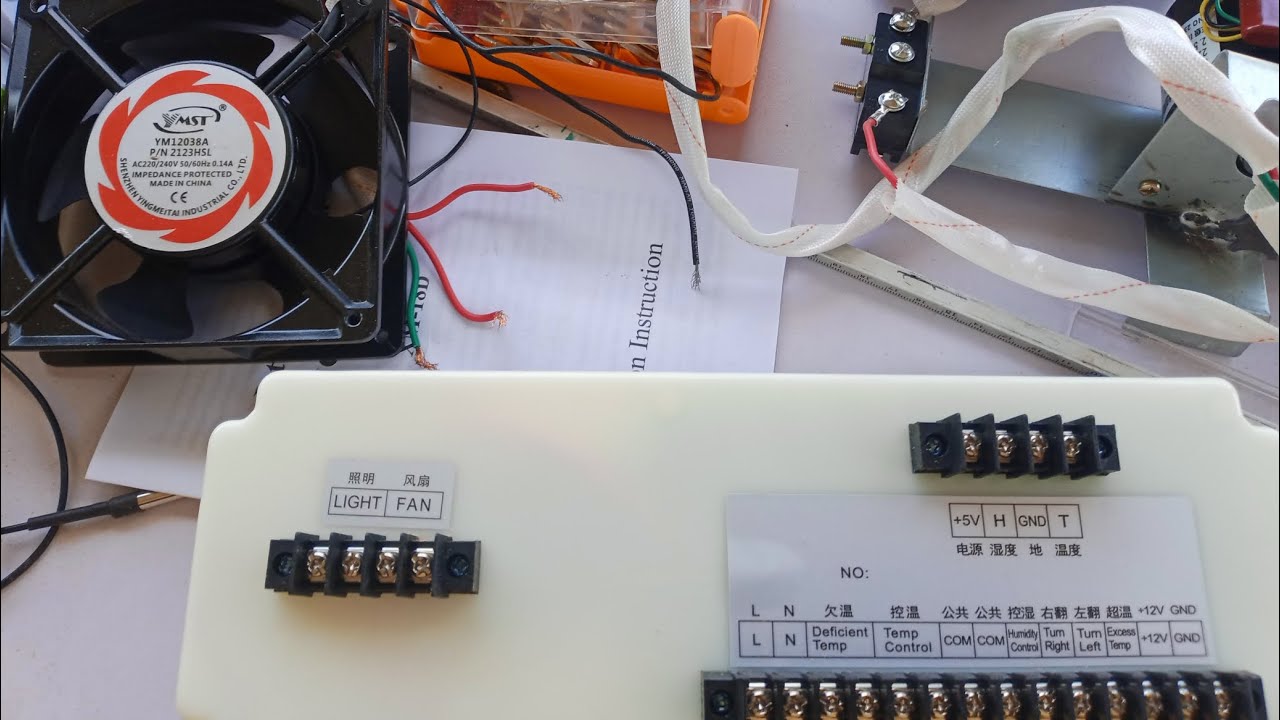

Visionnez la vidéo ci-dessous pour apprendre à brancher le contrôleur XM-18D:

Comment CÂBLER le contrôleur XM-18D ?
